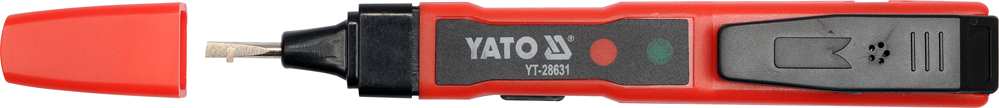

YATO PRÓBNIK NAPIĘCIA PRÓBÓWKA FAZER YT-28631

Próbnik napięcia YT-28631 to uniwersalny tester elektryczny umożliwiający stwierdzenie obecności napięcia elektrycznego, wykrywanie napięcia AC np. pod tynkiem, a także przeprowadzenie testu ciągłości przewodu oraz sprawdzenie stanu baterii lub akumulatorków. Obecność napięcia sygnalizowana jest zaświeceniem się jednej z diód umieszczonych w obudowie testera.

Funkcje próbnika:

• wykrywanie napięcia AC metodą kontaktową: 70 - 250V
• wykrywanie napięcia AC metodą indukcyjną: 70 - 1000V
• sprawdzenie stanu baterii metodą kontaktową: od 1,5 do 9V
• test ciągłości przewodu metodą kontaktową: 0 - 100MΩ

Dane techniczne:

• długość całkowita: 140 mm
• szerokość grotu: 3,0 mm
• sygnalizacja dźwiękowa oraz świetlna (dioda led)
• regulacja czułości testera dla metody indukcyjnej: [H]igh - [L]ow
• zasilanie: 2x1.5V; LR44

Metoda kontaktowa:

Ustawić tester w pozycję [O]. Grot testera przyłożyć do obwodu znajdującego się pod napięciem. Zaświecenie się czerwonej diody LED oznacza przepływ prądu elektrycznego przez ten element. W tej metodzie nie zaleca się dotykania styku znajdującego się z boku rękojeści. Dotknięcie styku nie powoduje ryzyka porażenia prądem elektrycznym, ale zwiększa czułość testera i może zafałszować wskazanie.

Metoda indukcyjna:

Ustawić tester w pozycję [L]. Zbliżyć tylną część rączki do zaizolowanego przewodu lub spodziewanej lokalizacji przewodu w ścianie. Zaświecenie się zielonej diody LED oraz sygnał dźwiękowy poinformują o obecności napięcia. Można zwiększyć czułość metody przełączając przycisk z pozycji [L] na [H]. Metoda ta pozwala również na „bezdotykowe” wykrywanie przerwy w przewodzie elektrycznym pod napięciem. W miejscu przerwania tester przestanie sygnalizować obecność napięcia.

Sprawdzenie stanu baterii:

Ustawić tester w pozycję [O]. Przyłożyć grot testera do zacisku baterii oznaczonego „+”, dotknąć styk znajdujący się z boku rękojeści, następnie dotknąć zacisku baterii oznaczonego „-”. Zaświecenie się diody oznacza, że bateria lub akumulator są naładowane. Tester umożliwia sprawdzenie stanu baterii lub akumulatorów przeznaczonych do zasilania rozmaitych urządzeń elektrycznych w zakresie od 1,5V do 9V. Nie wolno stosować tej metody do sprawdzania baterii lub akumulatorów o wyższym napięciu znamionowym. Nie wolno testować baterii i akumulatorów podłączonych do obwodu elektrycznego.

Sprawdzenie ciągłości przewodu:

Ustawić tester w pozycję [O]. Ciągłość przewodu sprawdzamy przykładając grot testera do jednego końca przewodu, następnie przytrzymując styk znajdujący się z boku rękojeści, złapać za drugi koniec przewodu. Zaświecenie się diody LED oraz sygnał dźwiękowy oznaczają ciągłość badanego przewodu. Zabronione jest sprawdzanie tą metodą ciągłości przewodów znajdujących się pod napięciem lub w obwodzie elektrycznym.
